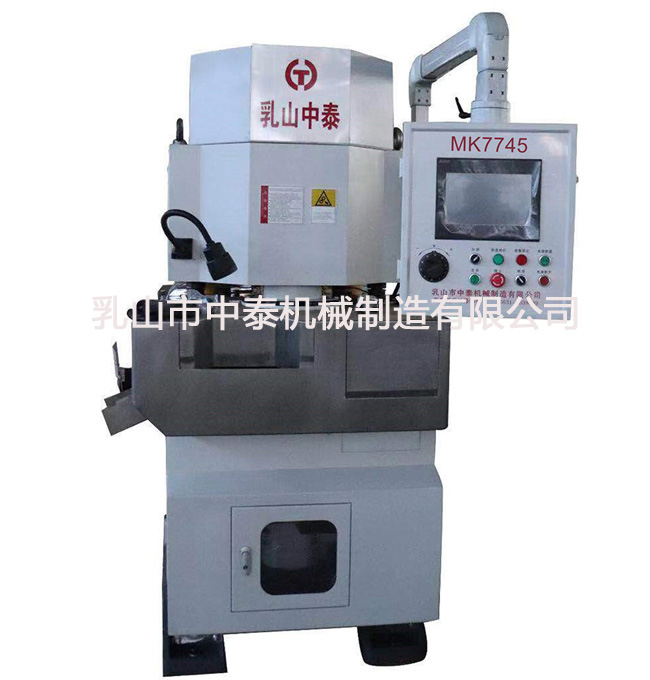

本系列机床适用于高精度及异型产品磨削。是我公司借鉴国外同型号先进设备的基础上，开发研制的新立式双端面磨床。
广泛应用于汽车燃油泵部件、制冷压缩机零件主、液压泵定转子、发动机零部件、高精密轴承、密封件、阀片、活塞、手表零部件、模具、硬质合金刀片、陶瓷阀芯、磁性材料、手机零部件等领域。
主要配置：
l 上下主轴进给和料盘回转为三菱伺服电机控制，实现高精度进给。
l 数控系统采用三菱系统。
l 机床整个工作循环采用程序自动控制，操作人员执行即可，不需要编程。
l 上下主轴导轨采用贴塑刮研设计加精密滚珠丝杆传动，减少摩擦，提高使用寿命。
l 主轴轴承哈尔滨精密轴承厂生产的高精度高刚性轴承。
l 砂轮选用CBN或金刚石。砂轮粒度根据客户工件表面粗糙度而选用。
l 冷却系统为磁性分离器加过滤纸装置过滤磨削液，工业用自动温控水箱。
主要技术参数
机床参数 | MKW7745（切入式） | MKY7745（圆盘式） | |
加工范围（mm | Φ210（外径）×60（高） | Φ60（外径）×0.8—30（高） | |
工件材料 | 钢、铸铁、陶瓷、铜、铝、硬质合金、磁性材料（根据材料选配砂轮） | ||
上下砂轮间距 | 100mm | ||
主轴转速 | 额定转速980r/min（变频调速） | ||
工件自转速度 | 100r/min | / | |
转盘送料速度 | / | 60件/分 | |
砂轮规格 | 450×305×50 | 450×220×50 | |
机床总功率 | 39kw | ||
主机外形 | 1220×1830×2500 | 1220×1830×2500 | |
主机重量 | 5500kg | 5500kg | |
加工精度与节拍 | |||
工件实例 | 外形尺寸 | Φ100×25 | Φ50×15 |
磨前余量 | 0.05—0.08mm | 0.06—0.08mm | |
平行度 | ＜0.003 | ＜0.002 | |
平面度 | ＜0.003 | ＜0.002 | |
尺寸控制 | ＜0.003 | ＜0.003 | |
粗糙度 | Ra0.4(光饰后达Ra0.2) | ||
循环节拍 | 25秒/件 | ||
